一帆電腦雕刻機數控系統的DSP通訊技術
一帆電腦雕刻機數控系統的運動控制卡的運行機制，是按預先設定的中斷時間周期地執行各種運動控制指令。DSP主控程序在前臺監控運動控制程序的運行狀態，在后臺響應用戶的實時控制命令，保證底層控制環節的正常運行。DSP主控程序主要完成實時的運動插補運算和對I/O口的監控和操作，同時也負責和PC機通信。這種雙CPU的并行結構大大提高了系統的可靠性。一帆電腦雕刻機數控系統軟體的依存關系以及DSP主控程序和中斷調用模塊的工作原理如圖1所示。

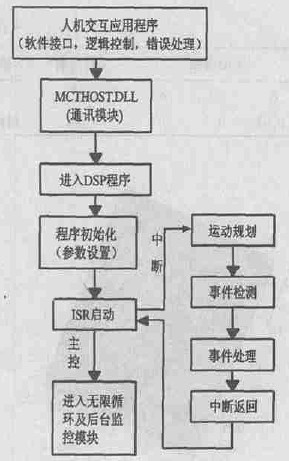

圖1 一帆電腦雕刻機控制系統軟體工作原理圖
