11090高速雕銑機的cnc系統的軟件結構
整個11090高速雕銑機的cnc系統除了包括AutoCAD軟件、圖形掃描儀驅動軟件和矢量化處理軟件外，主要還有cnc系統控制軟件。cnc系統軟件的功能主要有：菜單管理，加工、空運行、點動、手動、模擬仿真等參數設定，由圖形文件到加工指令的自動編程，加工指令全屏幕編輯，手動運行，點動運行，刀具運行軌跡相對于工作臺的方位尺寸模擬顯示，加工過程刀具軌跡及刀具位置的模擬仿真，自動運行、自動運行中刀具軌跡的動態跟蹤顯示、坐標翻轉顯示，程序查錯，自診斷，熱鍵幫助，初始化，漢字顯示等功能模塊。如下圖所示。

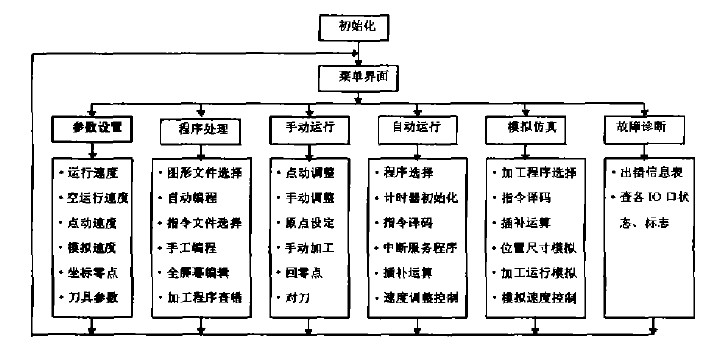

圖 高速雕銑機cnc系統軟件結構
