對刀裝置的機械結構與工作原理
如圖1所示，雕銑機的機座機體連同工作臺、夾具、工件都為良導體，接到5V電源的地上，雕刻頭固定在機體上時中間采用一層特殊絕緣材料，在電路上與機體隔開，接5V電源正極。數控系統發出對刀指令后，對刀裝置向Z軸進給電機發出向下步進一個脈沖(步距為0.001mm)的指令，然后檢測雕刻頭電信號是否為低電平，如為低電平表示雕刻頭接觸到工件，如為高電平表示雕刻頭還未接觸到工件，繼續發出進刀指令。對刀精度不大于0.002mm。

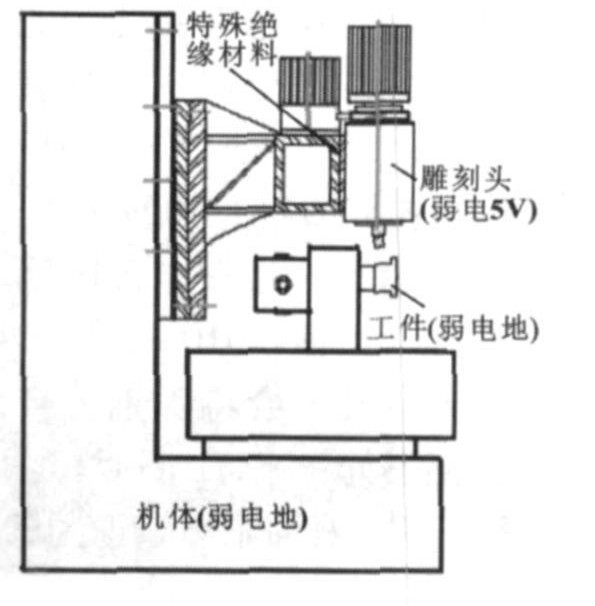

圖1 雕銑機機械結構示意圖
多工位數控雕銑對刀裝置采用多個獨立控制系統分別控制多個雕刻頭在每次雕刻進刀前自動對刀檢測(配備專用數控系統，在進刀前由每個對刀控制系統獨立工作，對刀完成后由數控系統統一發送運動指令)。對刀采用電接觸檢測，雕刻頭和工件分別為5V電源正負極，接觸后檢測到相應電信號立即停止對刀。由于刀具處于高速旋轉狀態，要實現電信號可靠檢測，需在雕刻頭外固定件與高速旋轉主軸之間采用石墨碳刷壓緊接觸，保證電平信號可靠和連續性。該方法檢測靈敏度高誤差小于0.002mm，在實際使用中扎刀概率小于0.0001%。
