Windows平臺數控雕銑機具體技術的實現
1.數控雕銑機機械本體設計
數控雕銑機機械本體部分的結構示意如圖1。三4-M方向上的驅動采用步進電動機，傳動裝置采用絲杠——螺母傳動副，并且在z軸上配備一個雕刻電動機用以驅動高速旋轉的雕刻刀具(雕刻頭)。

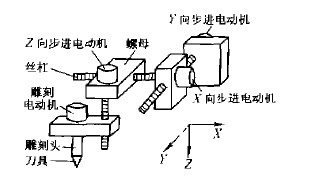

圖1 數控雕銑機機械本體部分的結構示意圖
2.數控雕銑機機械本體輸入輸出信號的控制
機械本體的輸人信號包括三個步進電動機驅動信號。步進電動機驅動必須有兩個驅動信號來實現一個是脈沖信號，另一個是方向信號?？刂撇竭M電動機的驅動，就是要控制這兩個信號的時間序列．圖2為PC機控制步進電動機原理系統圖。機械本體的輸出信號包括三個軸方向上的位置控制信號(開關量信號)。
圖2 PC機控制步進電動機原理系統圖
