數控工藝畫雕銑機的主要參數
下面兩圖分別是一帆數控設計的數控雕銑機機械裝置(也可以稱作機床)的主視圖和右視圖。該雕銑機的主要參數如下:
最大加工范圍(縱向×橫向×豎向):600×500×50(mm)
機床體積(長×寬×高):930×750×450(mm)
主軸電機功率:60W
主軸轉速:0～6000r/min
進給電機轉矩:(x、y軸):4.0N.m，(z軸):1.0N.m
最高移動速度:3m/min
最大夾持刀具直徑:6mm
脈沖當量:0.01mm

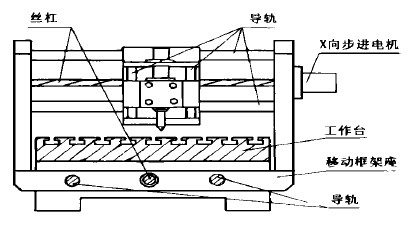

數控雕銑機主視圖

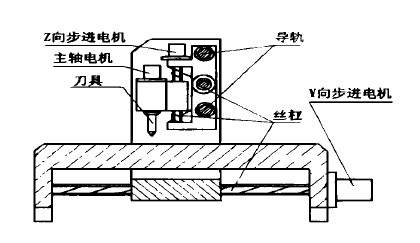

數控雕銑機右視圖
